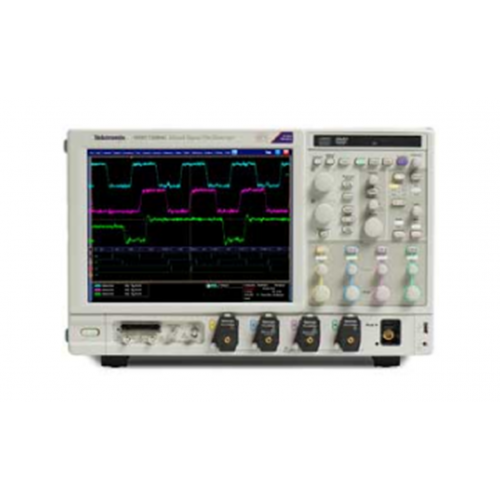

Осциллограф Tektronix MSO71604DX

Tektronix MSO71604DX входит в семейство MSO/DPO70000DX и представляет собой цифровой фосфорный осциллограф для отладки и характеризации высокоскоростных электронных систем. Серия используется на разных этапах разработки: от первого запуска прототипа и поиска нестабильности до проверки высокоскоростных интерфейсов, автоматизированных измерений и исследований широкополосных сигналов. MSO71604DX рассчитан на высокоскоростные смешанные системы, в которых причины ошибки могут одновременно проявляться в аналоговом тракте, цифровой логике и протокольном обмене.

Измерительная архитектура серии ориентирована на сохранение формы сигнала и низкий собственный шум. Это позволяет увереннее различать небольшие аномалии, оценивать запас по параметрам интерфейса и выполнять точную характеризацию сигнала, когда искажения измерительного тракта могут скрыть проблему самого устройства. Большая глубина записи поддерживает длительные захваты, а MultiView Zoom упрощает навигацию по ним и сравнение нескольких интересующих участков.

Система запуска Pinpoint помогает выделять конкретные события в сложном потоке данных и сокращает время, необходимое для воспроизведения трудноуловимой ошибки. Visual Trigger дополняет аппаратный запуск графическими условиями и позволяет квалифицировать события по форме и расположению на экране. Когда проблема уже обнаружена, Search and Mark помогает искать аналогичные участки в сохраненной записи и отмечать совпадения по заданным условиям или шаблонам последовательной шины.

Высокая скорость захвата осциллограмм повышает вероятность увидеть редкие глитчи, нарушения временных соотношений и другие непостоянные события. Это особенно важно на этапе отладки, когда неисправность проявляется не в каждом цикле работы. Цифровая фосфорная визуализация помогает оценивать частоту появления разных состояний сигнала и отделять устойчивое поведение от редких отклонений.

В версии MSO аналоговый захват дополняется цифровыми каналами, поэтому MSO71604DX может одновременно анализировать форму аналоговых сигналов и временные отношения большого числа логических линий. Это удобно при отладке устройств, где ошибка возникает на границе между аналоговой и цифровой частью, например при запуске питания, синхронизации нескольких шин или взаимодействии процессора с периферией.

Функция iCapture позволяет использовать одно подключение к цифровому сигналу и при необходимости просматривать его аналоговые характеристики. Такой подход сокращает количество переподключений и помогает быстро перейти от логического события к исследованию качества физического сигнала. Согласованная длина записи аналоговых и цифровых каналов позволяет сохранять контекст события на протяжении всего захвата.

Для последовательных интерфейсов доступны специализированные программные средства запуска, декодирования и автоматического анализа. Семейство поддерживает широкий набор встроенных, компьютерных, автомобильных, аэрокосмических и высокоскоростных шин. В зависимости от установленного программного обеспечения прибор может использоваться для поиска ошибок обмена, анализа физического уровня, измерений джиттера и проверки соответствия отраслевым стандартам.

Серия рассчитана на работу с задачами высокоскоростной передачи данных, памяти, источников питания и широкополосных RF-сигналов. Автоматизированные приложения Tektronix помогают выполнять повторяемые измерения и тесты соответствия, уменьшая объем ручной настройки и упрощая документирование результатов. При необходимости анализ может дополняться специализированным программным обеспечением для радиочастотных измерений и исследования модулированных сигналов.

При разработке высокоскоростных устройств особенно важно отделить единичное событие от устойчивой тенденции. Сочетание аппаратных условий запуска, программного поиска и визуального отбора дает несколько способов последовательно сужать область анализа: сначала обнаружить необычное поведение, затем воспроизвести его, найти все похожие случаи в записи и перейти к специализированным измерениям. Такой рабочий процесс уменьшает количество ручного просмотра данных и помогает быстрее проверить гипотезу о причине ошибки.

Важной частью измерительного тракта является экосистема пробников Tektronix. Семейство поддерживает высокопроизводительные активные и дифференциальные решения, а калибровка до точки подключения помогает уменьшать влияние соединения между прибором и исследуемым устройством. Это дает возможность строить измерительную систему как единое целое, а не рассматривать осциллограф отдельно от пробника и межсоединений.

Инструменты поиска, запуска, длительной записи и автоматизированного анализа делают MSO71604DX подходящим для лабораторий, где один и тот же осциллограф должен решать задачи от ручной отладки до стандартизованного тестирования. MSO71604DX дает инженеру единую платформу для поиска редких событий, проверки временных взаимосвязей и анализа физического уровня высокоскоростных интерфейсов.
