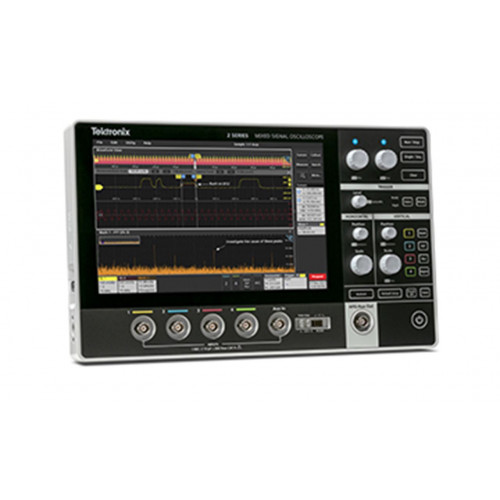

Осциллограф Tektronix MSO22-EDU

Tektronix MSO22-EDU является образовательной версией портативного осциллографа 2 Series MSO. Прибор рассчитан на учебные лаборатории, курсы электроники и смешанные форматы обучения, где важно одновременно научить студента базовым приемам работы с осциллографом и познакомить его с инструментами, используемыми в современной инженерной практике. Сенсорный интерфейс построен по той же логике, что и у более производительных серий Tektronix, поэтому навыки работы с прибором переносятся на оборудование, с которым выпускник столкнется в исследовательской или промышленной лаборатории. MSO22-EDU удобен для учебных мест, где нужен полноценный набор современных средств анализа при более компактной конфигурации аналоговых входов.

Образовательные функции помогают преподавателю управлять сложностью лабораторной работы. В интерфейсе доступны графические подсказки и встроенная справка, а отдельные автоматизированные функции можно отключать, чтобы студент самостоятельно выполнял настройку развертки, выбирал масштаб, работал с курсорами и осваивал ручные приемы измерения. Такой режим позволяет использовать один и тот же прибор сначала для изучения фундаментальных принципов, а затем для более сложных лабораторных работ.

Комплектация EDU включает средства, которые расширяют осциллограф до полноценной учебной платформы по аналоговой и цифровой электронике. Поддерживается анализ последовательных интерфейсов, работа с цифровыми сигналами, встроенный генератор функций, цифровой генератор шаблонов и анализ частотного отклика. Студент может сформировать воздействие, подать его на исследуемую схему, наблюдать реакцию и сопоставить поведение нескольких типов сигналов в единой измерительной среде. Это дает возможность строить лабораторные работы вокруг реальных сценариев отладки, а не только вокруг демонстрации заранее подготовленной формы сигнала.

Средства анализа последовательной связи позволяют использовать прибор при изучении микроконтроллерных и встроенных систем. Вместо отдельного логического анализатора студент может наблюдать электрическую форму сигнала, видеть события цифрового обмена и сопоставлять их во времени. Это помогает показать взаимосвязь между физическим уровнем интерфейса и передаваемыми данными, а также объяснять причины ошибок, возникающих из-за качества сигнала, временных нарушений или некорректной работы отдельных узлов.

Встроенные источники тестового сигнала позволяют преподавателю создавать задания по исследованию фильтров, усилителей, источников питания и управляющих цепей без обязательного использования дополнительного генератора. Функция частотного отклика поддерживает лабораторные работы с диаграммами Боде и помогает связать теоретическое представление о передаточной функции с результатами реального измерения. Такая интеграция упрощает подготовку рабочего места и делает лабораторный стенд более компактным.

Для очного и дистанционного обучения предусмотрены возможности удаленного доступа, обмена данными и последующего анализа. Осциллограф может использоваться совместно с программными инструментами Tektronix, чтобы преподаватель демонстрировал работу прибора, а студенты анализировали сохраненные данные на компьютере. Это особенно удобно в гибридных лабораториях, при совместной подготовке отчетов и при необходимости повторно изучить результаты эксперимента без повторного подключения к установке.

Портативная конструкция позволяет использовать MSO22-EDU не только на стационарном учебном столе. При необходимости прибор можно комплектовать средствами переноски и автономного питания, что расширяет сценарии учебных работ и демонстраций. EDU-версия также поставляется с расширенной программой защиты Tektronix, ориентированной на длительную эксплуатацию оборудования в учебной среде. В результате MSO22-EDU позволяет пройти путь от базового измерения формы сигнала до анализа последовательной связи, смешанных сигналов и частотного отклика на одной платформе.
