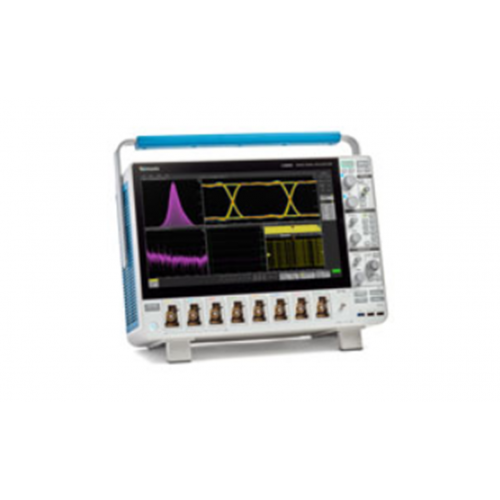

Осциллограф Tektronix MSO22

Tektronix MSO22 относится к портативной серии 2 Series MSO и предназначен для повседневной отладки электронных устройств, встроенных систем и цифровых узлов как на рабочем месте, так и вне лаборатории. Концепция серии объединяет компактный корпус с интерфейсом и логикой работы современных осциллографов Tektronix. Большой сенсорный экран и упрощенная передняя панель позволяют быстро переходить от захвата сигнала к измерениям и анализу, не перегружая пользователя большим количеством физических органов управления. MSO22 подходит для задач, где требуется компактный универсальный осциллограф для контроля основных аналоговых узлов и при этом важна возможность расширить измерения анализом цифровой части системы.

Прибор рассчитан не только на просмотр осциллограмм, но и на последовательный поиск причин нестабильной работы устройства. Цифровая фосфорная технология и режим FastAcq повышают вероятность обнаружения редких событий, кратковременных выбросов, нарушений временных соотношений и других аномалий, которые сложно увидеть при обычном повторяющемся захвате. Это особенно полезно при запуске новой платы, проверке управляющих импульсов, анализе источников питания и поиске проблем, проявляющихся нерегулярно.

Архитектура смешанных сигналов позволяет связать во времени аналоговое поведение схемы с цифровыми событиями. При соответствующем оснащении прибор поддерживает цифровые каналы, запуск и декодирование распространенных последовательных интерфейсов, что помогает перейти от физической формы сигнала к содержимому обмена и быстрее локализовать источник ошибки. Такой подход удобен при работе с микроконтроллерами, датчиками, автомобильной электроникой, источниками питания и другими системами, где аналоговая и цифровая части тесно взаимодействуют.

Для функциональной проверки устройства серия 2 Series MSO может быть дополнена встроенными источниками тестового воздействия. Опции генератора функций и цифрового генератора шаблонов позволяют подавать на исследуемую схему заданный сигнал непосредственно с осциллографа, а функция анализа частотного отклика строит диаграмму Боде и помогает оценивать поведение фильтров, усилителей, цепей обратной связи и источников питания. В результате часть типовых задач возбуждения и измерения можно выполнять одним прибором, уменьшая количество отдельных устройств на рабочем месте.

Tektronix делает акцент на переносном использовании серии. Разъемы расположены так, чтобы к ним было удобно подключаться на столе и в полевых условиях, предусмотрены аксессуары для переноски и установки, а опциональный батарейный блок позволяет работать вдали от стационарного питания. Такой формат полезен при обслуживании оборудования, работе на объекте, наладке стендов и в учебных лабораториях, где прибор регулярно перемещается между рабочими местами.

Встроенные сетевые возможности поддерживают удаленную работу и совместный анализ. Осциллограф можно просматривать и управлять им по сети через VNC, а экосистема Tektronix включает TekDrive для обмена измерительными данными, TekScope PC для анализа сохраненных осциллограмм на компьютере и KickStart для управления приборами, сбора данных и автоматизации типовых измерений. Эти средства позволяют продолжать анализ после завершения измерения, делиться результатами с коллегами и использовать прибор в распределенной лаборатории.

Интерфейс серии построен вокруг непосредственной работы с осциллограммами. Масштабирование, перемещение, выбор измерений и настройка параметров выполняются на сенсорном экране, а визуальная индикация органов управления помогает понять, какой источник или параметр активен. Совместимость с широким набором пробников Tektronix дает возможность подбирать подключение под разные типы сигналов. В итоге MSO22 представляет собой компактную платформу для отладки, которая может развиваться от базового осциллографа до более комплексного инструмента анализа и формирования тестовых сигналов по мере изменения задач.
