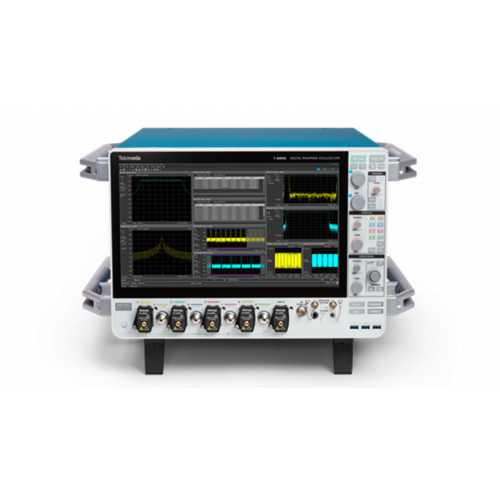

Осциллограф Tektronix DPO718AX

Tektronix DPO718AX относится к серии 7 Series DPO, созданной для высокопроизводительных измерений в высокоскоростной цифровой технике, широкополосных радиочастотных системах и научных установках. Архитектура прибора ориентирована на задачи, где недостаточно просто увидеть форму сигнала: важно сохранить его целостность, точно сопоставить события между каналами, быстро обработать большие объемы данных и получить воспроизводимый результат при сложных условиях измерения. DPO718AX делает особый акцент на высокой плотности синхронных каналов, поэтому удобен для сложных систем, в которых необходимо одновременно контролировать большое число взаимосвязанных сигналов.

Ключевой акцент серии сделан на качестве захвата. Низкий собственный шум, высокий эффективный динамический диапазон и специализированный входной тракт помогают сохранять небольшие детали сигнала и увеличивать измерительный запас при анализе высокоскоростных интерфейсов и слабых составляющих. Технология QuietChannel используется для дополнительного уменьшения влияния потерь измерительного тракта, а встроенная компенсация сигнального пути автоматически корректирует внутренние параметры системы, чтобы поддерживать точность измерений без ручной подстройки.

Прибор рассчитан на исследование сложных многоканальных систем. Синхронный захват позволяет одновременно наблюдать взаимосвязанные аналоговые и радиочастотные сигналы, сопоставлять фазовые и временные события и получать системное представление о работе устройства. Это важно при анализе многолинейных последовательных интерфейсов, экспериментальных установок с несколькими датчиками, радиочастотных трактов и задач, где одна аномалия проявляется сразу в нескольких точках схемы.

Пользовательский интерфейс TekScope объединяет настройку захвата, просмотр осциллограмм и измерительный анализ в единой рабочей области. Сенсорное управление рассчитано на прямое взаимодействие с данными, поэтому масштабирование, переход между участками записи, добавление измерений и настройка отображения выполняются без сложной иерархии меню. Для анализа джиттера предусмотрен сводный режим, который помогает быстрее сформировать необходимые представления и результаты по нескольким сигналам.

Серия поддерживает высокоскоростную передачу больших массивов осциллограмм на внешний компьютер через технологию TekHSI. Это позволяет разделить захват и вычислительный анализ: осциллограф продолжает получать данные, а обработка может выполняться параллельно на ПК. Такой подход полезен в автоматизированных стендах, научных экспериментах и серийных измерениях, где пропускная способность обмена напрямую влияет на длительность теста. Для интеграции доступны программные библиотеки и TekScope PC.

Для высокоскоростных последовательных интерфейсов Tektronix предлагает приложения автоматизированного тестирования на соответствие стандартам. Программное обеспечение берет на себя настройку измерений, выполнение последовательности тестов, сравнение результатов с пределами и формирование отчета. Дополнительные средства анализа джиттера и глазковых диаграмм помогают перейти от формальной проверки к поиску причины недостаточного запаса по спецификации и сравнению поведения нескольких линий.

В радиочастотных задачах DPO718AX может использоваться совместно с SignalVu-PC. Такое сочетание расширяет анализ во временную, частотную и модуляционную области, сохраняя временную связь между представлениями. Пользователь может исследовать импульсные и широкополосные RF-сигналы, переключение частоты и модуляции, спектральные события и взаимодействие радиочастотной части с другими аналоговыми сигналами системы.

Серия также ориентирована на научные и однократные эксперименты, включая фотонную доплеровскую велосиметрию, физику высоких энергий, исследования плазмы, ускорительные установки и другие задачи, где событие нельзя повторить. Глубокая запись, точная синхронизация каналов и быстрый перенос данных помогают сохранить максимум информации об эксперименте и затем подробно анализировать результат. DPO718AX особенно полезен в многоканальных экспериментах и системном анализе, где расширенное число синхронных входов позволяет увеличить охват датчиков или линий без разнесения измерений между несколькими осциллографами.
