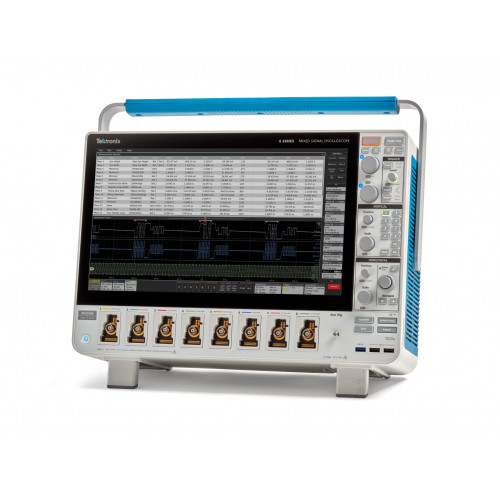

Осциллограф Tektronix MSO64B — это мощное решение для точного анализа сигналов с широкими возможностями конфигурации и высокой пропускной способностью. Прибор поддерживает полосу пропускания от 1 ГГц до 10 ГГц, что позволяет использовать его в самых требовательных задачах, связанных с высокочастотными измерениями. Он оснащён четырьмя аналоговыми каналами и может быть дополнен до 32 цифровыми каналами, что делает его универсальным инструментом для работы с различными типами сигналов.
Одной из ключевых характеристик MSO64B является его высокая частота дискретизации. В режиме реального времени прибор может работать с частотой до 50 Гвыборок в секунду на двух каналах, или 25 Гвыборок в секунду при использовании всех четырёх каналов. Если задействовано более четырёх каналов, частота дискретизации составляет 12,5 Гвыборок в секунду. При использовании интерполяции частота возрастает до впечатляющих 2,5 Твыборок в секунду, что обеспечивает исключительное разрешение временных характеристик сигналов.
Прибор также отличается большой длиной записи: в стандартной комплектации он поддерживает запись до 62,5 миллионов точек на всех каналах, однако с дополнительными опциями этот объём может быть увеличен до 1 миллиарда точек. Это даёт пользователям возможность фиксировать и анализировать длинные и сложные сигналы с высокой детализацией, что особенно полезно при изучении динамических процессов в системах.
Скорость регистрации сигналов у MSO64B превышает 500 000 осциллограмм в секунду, что позволяет эффективно захватывать кратковременные события и проводить глубокий анализ временных зависимостей. Вертикальное разрешение прибора составляет 12 бит благодаря встроенному аналого-цифровому преобразователю, а в режиме высокого разрешения это значение может быть увеличено до 16 бит, что обеспечивает ещё большую точность и детализацию при работе с слабыми сигналами.
Tektronix MSO64B предлагает пользователям широкий выбор стандартных типов запуска, что делает его гибким инструментом для анализа самых разных типов сигналов. Среди доступных методов запуска — по фронту, длительности импульса, времени нарастания или спада, логическим состояниям, последовательностям, а также по видеосигналам или радиочастотным сигналам (с соответствующими дополнительными опциями). Возможен запуск и по сигналам параллельной шины, что делает этот осциллограф подходящим для анализа сложных цифровых и аналоговых систем.
Внешний запуск осуществляется через специальный вход, который поддерживает сигналы до 400 МГц с фронтом напряжения до 5 В. Этот функционал обеспечивает гибкость при синхронизации осциллографа с внешними источниками и системами, что расширяет спектр его применения.
Осциллограф MSO64B сочетает в себе высокую производительность, гибкость настройки и точность измерений, что делает его идеальным выбором для профессионалов, работающих с высокочастотными сигналами и сложными системами. С его помощью можно не только фиксировать и анализировать сложные сигналы, но и проводить их детальное изучение с учётом временных и частотных характеристик, что позволяет решать широкий спектр инженерных задач.
