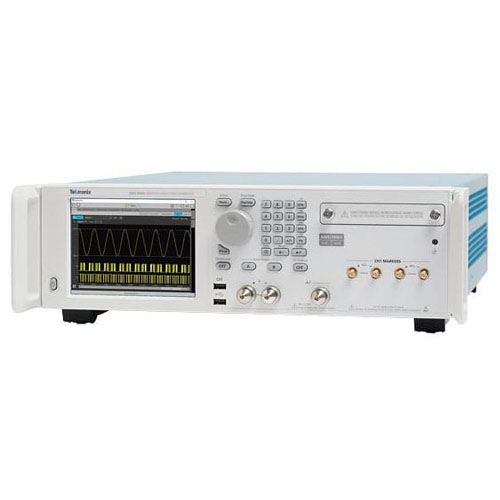

Генератор сигналов произвольной формы Tektronix AWG70002B

Tektronix AWG70002B относится к серии AWG70000B и предназначен для формирования сложных сигналов в задачах разработки, испытаний и эксплуатации высокопроизводительных электронных и радиочастотных систем. Генератор произвольной формы используется там, где стандартных синусоидальных, импульсных или модулированных сигналов недостаточно и требуется воспроизвести реальный сценарий, заранее рассчитанное воздействие, искаженный сигнал или специализированную тестовую последовательность. AWG70002B предоставляет параллельные аналоговые выходы и удобен для сценариев, где требуется синхронно формировать взаимосвязанные сигналы, например компоненты сложного многоканального воздействия.

Архитектура AWG70000B ориентирована на высокую точность воспроизведения. Пользователь может формировать широкополосные сигналы и базовые I/Q-последовательности, моделировать реальные условия работы приемника или устройства и контролировать форму воздействия на уровне цифровых данных до его вывода. Это делает серию полезной при исследовании радарных и коммуникационных систем, высокоскоростных интерфейсов, компонентов смешанного сигнала и экспериментальных установок.

При формировании широкополосных сигналов на результат влияют кабели, соединители и частотная характеристика самого тракта. Tektronix предлагает механизм предварительной компенсации, который корректирует исходные данные так, чтобы уменьшить амплитудные и фазовые искажения на интерфейсе исследуемого устройства. В практической работе это позволяет переносить акцент с ручной компенсации тестовой системы на воспроизведение требуемого воздействия непосредственно в точке подключения.

Программная библиотека AWG расширяет прибор специализированными инструментами создания сигналов. Доступны средства для универсального RF-синтеза, предварительной компенсации, высокоскоростных последовательных интерфейсов, многочастотных и chirp-сигналов, а также моделирования сложной радиочастотной обстановки. Плагины работают в общей среде AWG и могут использоваться на компьютере, что позволяет готовить формы сигналов до доступа к лабораторному прибору.

SourceXpress переносит пользовательскую среду генератора на ПК и позволяет создавать, редактировать и управлять формами сигналов удаленно. В лаборатории это помогает разделять подготовку тестов и фактическое время работы с прибором, а также управлять несколькими синхронизированными генераторами из одной программной среды. Для многоприборных конфигураций AWG Sync Hub упрощает синхронизацию и масштабирование стенда.

Генератор подходит не только для создания идеального сигнала, но и для намеренного внесения контролируемых нарушений. С помощью программных инструментов можно добавлять джиттер, имитировать межсимвольные искажения, формировать сложные RF-сценарии и подготавливать сигналы для проверки устойчивости приемника или алгоритма обработки. Это позволяет воспроизводить граничные и аварийные условия в контролируемой лабораторной среде.

Возможность сохранять и повторно использовать длинные пользовательские формы делает серию удобной для испытаний, в которых одна и та же последовательность должна воспроизводиться одинаково в каждом цикле. Пользователь может подготовить библиотеку воздействий для разных режимов устройства, менять сценарий программно и возвращаться к ранее проверенной форме без ручного восстановления всех параметров. Такой подход полезен в автоматизированной валидации и при сравнительных испытаниях нескольких образцов.

Конструкция серии рассчитана на использование в стойках, лабораториях и удаленных измерительных системах. Tektronix позиционирует AWG70000B как готовое производительное решение для критичных стендов, где важны повторяемость, синхронизация и возможность воспроизвести одну и ту же сложную форму сигнала в разных циклах тестирования. AWG70002B особенно полезен в системах, где требуется согласованная генерация нескольких сигналов, синхронная работа каналов и масштабирование стенда с помощью программных и аппаратных средств Tektronix.
