Общие
Анализ аналоговой модуляции (стандартная функция)
Погрешность демодуляции АМ-сигналов (тип.): ±2%; Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 1 кГц / 5 кГц, глубина модуляции от 10% до 60%; Уровень входной мощности 0 дБм, опорный уровень 10 дБм. Погрешность демодуляции ЧМ-сигналов (тип.): ±3%; Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 400 Гц / 1 кГц; Уровень входной мощности 0 дБм, опорный уровень 10 дБм. Погрешность демодуляции ФМ-сигналов (тип.): ±1%; от полосы измерения; Входной уровень 0 дБм на центральной частоте, частота несущей 1 ГГц, частота входная/модуляции 1 кГц / 5 кГц; Уровень входной мощности 0 дБм, опорный уровень 10 дБм
Блок захваченных демодулированных данных (скорректированных)
Максимальное время захвата: 1с; Полосы измерения ≤ 40 /( 2N) МГц, цифровая ПЧ 0 Гц, N ≥ 0; Частота дискретизации ≤ 56 / (2N) Мвыб./с, 32-битовые комплексные выборки с плавающей точкой, N ≥ 0
Время выдержки на один шаг
от 50 мс до 100 с
Вход внешнего опорного сигнала
Диапазон частот входных сигналов: 10 МГц ±10 Гц; Диапазон уровней входных сигналов: от -10 до +10 дБм, синусоидальный; Импеданс 50 Ом
Вход запуска/синхронизации
Диапазон уровней: уровень ТТЛ, от 0 до 5,0 В; Уровень сигнала запуска, пороговое напряжение положительного перепада: 1,6 В (мин.), 2,1 В (макс.); Уровень сигнала запуска, пороговое напряжение
отрицательного перепада: 1,0 В (мин.); 1,35 В (макс.); Импеданс: 10 кОм
Входное сопротивление
50 Ом
Гармонические искажения 2-го порядка (тип.)
≤ -55 дБн, от 10 МГц до 300 МГц, опорный уровень 0 дБм; ≤ -60 дБн, от 300 МГц до 3,1 ГГц, опорный уровень 0 дБм; ≤ -50 дБн, от 10 МГц до 3,1 ГГц, опорный уровень -40 дБм; Исключение: < -45 дБн в диапазоне частот от 1850 МГц до 2330 МГц
Данные ПЧ, захваченные в режиме реального времени
112 Мбит/с, 16-битовые целочисленные выборки; Полоса пропускания 40 МГц, цифровая ПЧ 28 ±0,25 МГц, некорректир. Скорректированные значения запоминаются в сохраненных файлах. Передача блоков потоковых данных со средней скоростью 224 МБ/с
Диапазон центральной частоты от 3 ГГц до 6,2 ГГц
< -90 дБм за исключением искажений, связанных с гетеродином < -80 дБм 2080 – 2120 МГц < -80 дБм 3895 – 3945 МГц < -85 дБм 4780 – 4810 МГц
Диапазон частот анализатора спектра
9 кГц – 6,2 ГГц
Динамический диапазон, свободный от паразитных составляющих
Начальная: ±3 10-6 + старение (температура окружающей среды от +18 до +28 °C, после 20-минутного прогрева); ±20 10-6 + старение (температура окружающей среды от -10 до +55 °C, после 20-минутного прогрева), типовая. Старение: (тип.) ±3 10-6 (первый год), ±1 10-6/каждый следующий год
Запуск по уровню мощности сигнала ПЧ
Диапазон порогов уровней: от 0 до -50 дБ относительно опорного уровня, для уровней запуска, превышающих уровень собственных шумов прибора на > 30 дБ; Тип: Положительный или отрицательный перепад; Время готовности запуска: ≤100 мкс
Интермодуляционные составляющие 3-го порядка
Два входных немодулированных сигнала, разнесение частот 1 МГц, уровень каждого входного сигнала на 5 дБ ниже опорного уровня, установленного на РЧ входе. Центральная частота 2130 МГц:
Предусилитель выключается при опорном уровне -15 дБм и включается при опорном уровне -30 дБм;
≤ -63 дБн при опорном уровне -15 дБм, от +18 до +28 ⁰C; ≤ -63 дБн при опорном уровне -15 дБм, от -10 до +55 ⁰C (тип.); ≤ -63 дБн при опорном уровне -30 дБм (тип.).
От 40 МГц до 6,2 ГГц (тип.): <-58 дБн при опорном уровне -10 дБм; <-50 дБн при опорном уровне -50 дБм
Информация маркера
Амплитуда, частота, плотность сигнала
КСВ на РЧ входе (тип.)
≤ 1,8:1 (от 10 МГц до 6200 МГц, опорный уровень ≥ +10 дБм)
Максимально допустимый уровень сигнала на РЧ входе
Постоянное напряжение ±40 Впост.тока; Опорный уровень ≥ -10 дБм +23 дБм (долговременный или пиковый); Опорный уровень < -10 дБм +15 дБм (долговременный или пиковый)
Максимальный рабочий уровень сигнала на РЧ входе
Центральная частота <22 МГц (НЧ тракт): +15 дБм; Центральная частота ≥22 МГц (РЧ тракт): +20 дБм
Мин. длительность сигнала для 100% вероятности обнаружения
100 мкс
Мин. разрешение для сигналов IQ
17,9 нс (полоса захвата 40 МГц)
Минимальная длительность сигнала для обнаружения
С вероятностью 100%: 100 мкс. Полоса обзора: 40 МГц, автоматический выбор полосы разрешения, включен режим удержания максимума. Из-за неопределенности времени выполнения программ под ОС Microsoft Windows, эта характеристика не может быть получена при выполнении главным компьютером большого количества других задач.
Остаточная ЧМ
< 10 Гцп-п (доверительный интервал 95 %)
Остаточные паразитные составляющие
Опорный уровень ≤ -50 дБм, нагрузка 50 Ом на РЧ входе. Диапазон центральной частоты от 9 кГц до 1 ГГц: < -100 дБм; Диапазон центральной частоты от 1 ГГц до 3 ГГц: < -95 дБм
Отображаемый средний уровень шума (DANL)
Опорный уровень -50 дБм, согласованная нагрузка 50 Ом по входу, логарифмический усредняющий детектор (по 10 измерениям). Для измерение спектра с полосой обзора > 40 МГц ПО SignalVu может использовать НЧ или РЧ тракт при свипировании первого сегмента спектра.
Погрешность опорной частоты
Начальная: ±3 10-6 + старение (температура окружающей среды от +18 до +28 °C, после 20-минутного прогрева); ±20 10-6 + старение (температура окружающей среды от -10 до +55 °C, после 20-минутного прогрева), типовая. Старение: (тип.) ±3 10-6 (первый год), ±1 10-6/каждый следующий год
Проникновение сигнала гетеродина на входной разъем
<-75 дБм при опорном уровне -30 дБм
Разрешение центральной частоты
Блок выборок квадратурных сигналов (IQ): 1 Гц; Выборки потокового АЦП: 500 кГц
Скорость обработки спектра
(автоматический выбор полосы разрешения, длина записи 801 точка) 10 000/с
Таблицы настройки
Таблицы выбора заданных частот, соответствующих каналам передачи сигналов определенных стандартов. Стандарты сотовой связи: AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax. Нелицензируемый диапазон ближней радиосвязи: 802.11a/b/j/g/p/n/ac, Bluetooth. Беспроводная телефония: DECT, PHS. Теле- и радиовещание AM, FM, ATSC, DVBT/H, NTSC. Подвижная радиосвязь, пейджеры и другие средства связи: GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax
Точка пересечения по интермодуляционным составляющим
Центральная частота 2130 МГц: ≥ +13 дБм при опорном уровне -15 дБм, от +18 до +28 ⁰C; ≥ +13 дБм при опорном уровне -15 дБм, от -10 до +55 ⁰C (тип.); ≥ -2 дБн при опорном уровне -30 дБм (тип.).
От 40 МГц до 6,2 ГГц (тип.): +14 дБм при опорном уровне -10 дБм; -30 дБм при опорном уровне -50 дБм
Форматы модуляции
Общий анализ цифровой модуляции (SVMxx-SVPC): BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 256QAM, PI/2DBPSK, DQPSK, PI/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM
Частота дискретизации и число разрядов АЦП
112 Мвыб./с, 14 битов
Описание

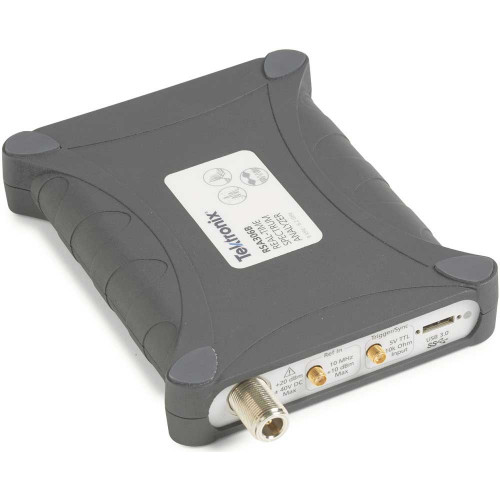

Портативный USB-анализатор спектра реального времени
